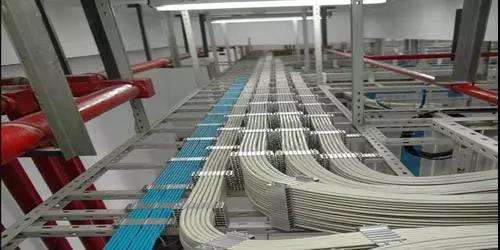

室內光纖的敷設

為了防止下垂或滑落，在每個樓層的槽道上、下端和中間，必須將光纜牢牢地固定住，通常情況下，可采用尼龍扎帶或鋼制卡子進行有效的固定。

最后，還應用油麻封堵材料將建筑內各個樓層光纜穿過的所有槽洞、管孔的空隙部分堵塞密封，并應采取加堵防火材料等防火措施， 以達到防潮和防火的效果。

敷設光纜時應當按照設計要求預留適當?shù)拈L度，一般在設備端應當預留 5m -10m ，如有特殊要求再適當延長。

室外光纖的敷設

室外光纖的敷設分為管道光纜的敷設和直埋光纜的敷設。

管道光纜的敷設

1.清刷并試通

敷設光纜前，應逐段將管孔清刷干凈并試通。清掃時應用專制的清刷工具，清刷后應用試通棒作試通檢查。塑料子管的內徑應為光纜外徑的1.5倍。當在一個水泥管孔中布放兩根以上的子管時，子管等效總外徑應小于管孔內徑的85%。

2.布放塑料子管

當穿放兩根以上塑料子管時，如管材為不同顏色時，端頭可以不作標記。如果管材顏色相同或無顏色，則應在其端頭分別做好標記。

3.光纜牽引

光纜一次牽引長度一般應小于1000m 。超過該距離時，應采取分段牽引或在中間位置增加輔助牽引方式，以減少光纜張力并提高施工效率。

為了在牽引過程中保護光纜外表不受損傷，在光纜穿入管孔、管道拐彎處或與其他障礙物有交叉時，應采用導引裝置或喇叭口保護管等保護措施。

4.預留余量

光纜敷設后，應逐個在人孔或手孔中將光纜放置在規定的托板上，并應留有適當余量，以防止光纜過于繃緊。在人孔或手孔中的光纜需要接續時，其預留長度應符合表中規定的最小值。

5.接頭處理

光纜在管道中間的管孔內不得有接頭。當光纜在人孔中沒有接頭時，要求光纜彎曲放置在光纜托板上固定綁扎，不得在人孔中間直接通過，否則既影響施工和維護，又容易導致光纜損壞。當光纜有接頭時，應采用蛇形軟管或軟塑料管等管材進行保護，并放在托板上予以固定綁扎。

6.封堵與標識

光纜穿放的管孔出口端應封堵嚴密，以防止水份或雜物進入管內。光纜及其接續均應有識別標志，并注明編號、光纜型號和規格等。在嚴寒地區還應采取防凍措施，以防光纜受凍損壞。如遇光纜可能被碰損壞的情況，可在上面或周圍設置絕緣板材進行隔斷保護。

直埋光纜的敷設

1.埋入深度

直埋光纜由于直接埋在地面下，所以，必須與地面有一定的距離，借助于地面的張力，使光纜不被損壞，同時，還應保證光纜不被凍壞。

2.光纜溝的清理和回填

溝底應平整，無碎石和硬土塊等有礙于光纜敷設的雜物。如溝槽為石質或半石質，在溝底還應鋪墊 10cm 厚的細土或砂土并抄平。光纜敷設后，應先回填 30cm 厚的細土或沙土作為保護層，嚴禁將碎石、磚塊、硬土塊等混入保護土層。保護層應采用人工方式輕輕踏平。

3.光纜敷設

同溝敷設光纜或電纜時，應同期分別牽引敷設。如果與直埋電纜同溝敷設，應先敷設電纜，后敷設光纜，并在溝底平行排列。如同溝敷設光纜，應同時分別布放，在溝底不得交叉或重疊放置。光纜應平放于溝底或自然彎曲以釋放光纜應力，如有彎曲或拱起，應設法放平，但絕對不可以采用腳踩等強硬方式。

4.進行標識

直埋光纜的接頭處、轉彎點、預留長度處或與其他管線的交匯處，應設置標志，以便日后的維護檢修。標志既可以使用專制的標識，也可借用光纜附近的永久性建筑，測量該建筑某部位與光纜的距離，并進行記錄以備查考。
