復雜的局域網綜合布線系統應該怎么實施呢?綜合布線設計、施工、驗收各個階段需要做什么呢?一般來說，由于網絡綜合布線的復雜性，首先要進行詳細的布線系統設計，然后再按照設計圖紙和要求進行施工。這樣才能做到有的放矢，嚴格按照設計要求施工，滿足用戶的需求。

一、綜合布線的3個主要階段

在一個大規模的建筑群中進行綜合布線是一項復雜的系統工程，它需要逐步實施。以下是對綜合布線工程的幾個主要階段的簡要說明。

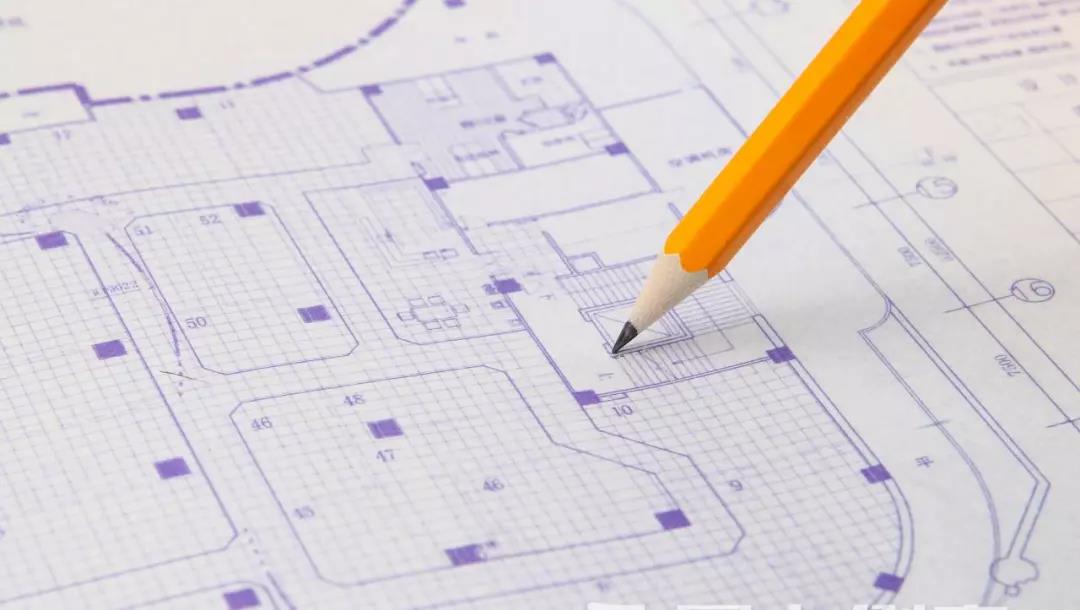

布線系統設計將對整個布線過程產生決定性的影響，故設計者應認真審慎，做好充分的調查研究，并最好收集與相應建筑物有關的資料，如建筑圖紙資料、裝修圖紙資料及其他工程的資料。如果該建筑物原來已有布線，則還要收集原布線方面的資料等，然后充分結合經濟因素、應用需求、施工進度要求等因素綜合考慮。

如果大樓尚在籌建之中就提出綜合布線的要求，則可以根據整體布局、走線的需求對建筑物的設計提出特定的要求，如提出上下樓層間走線的通道規格、預埋一些管道等，這些都可為日后的綜合布線提供方便。有些可以同步進行的布線工作，最好能在建筑物設計圖中體現出來，以便在施工的同時就把一些布線在前期工程中完成，免除許多后期施工的弊端，減少重復勞動，提高工作效率，做到合理易行。

在原有建筑物基礎上與室內裝潢工程同步進行綜合布線的情況不一樣，必須根據實際勘察并掌握原有建筑物的資料及裝潢設計情況重新進行設計。布線設計與裝潢設計之間必須保持相互溝通，這為雙方的工作提供了方便。

一般設計中選材用料、設備檔次及布局安排與用戶的應用需求和資金投入有直接的關系。如用戶資金較為緊張，則可以選擇一些中庸的解決方案，在線材和設備選購上更應注意性價比，信息接入點分布也可以采用相對集中的方式，這樣可以減少線材和設備的投入數量，最終達到節省資金的目的。如果用戶經濟較為寬裕，對布線的要求較高，可以選擇更高性能的線材和設備，信息接入點也盡可能做到分布均勻，并適當超前，以備用戶日后的擴展。

在具體的綜合布線施工階段中，因可能涉及多方因素，包括與用戶和建筑、裝潢施工單位的溝通，以及施工現場的指揮，同時還需要掌握全面的標準和技術，所以指揮人員必須有較高素質。

如果裝潢與布線施工同時開展，一般來說要求布線施工隊伍進場的時間較早，先把許多能做的準備性工作做好，如在墻上挖溝、打鉆，敷設管道等。為爭取主動，布線施工單位應該爭取盡早開工，并有計劃地進行施工，如可以先選典型地方做一些試驗，以確定具體施工的一些細節，這樣可以為下面工程的全面落實展開提供經驗和問題解決辦法。遇到問題盡早處理解決，一時無法解決的問題可由設計人員根據現場的施工情況提出相應的補充和修改方案。

例如，在某大樓的綜合布線工程施工中，由于前期準備工作較晚，而且決策人員對具體使用什么類型的材料在思想上準備不足，加上現場指揮人員經驗不足，結果進度非常緩慢。同時，可能由于經驗和技術的不足，不能處理好一些技術上的問題，使得整個布線工程困難重重。

另外，在施工時一定要考慮到拉線時的困難，要采用口徑合理的管道，特別是在轉彎較多的情況下必須盡量留出空隙，充分考慮下一步驟的工作。在拉線時兩端要做好標記，并且按一定的方法將其分成一束束扎好，以減少下一步的整理工作。

線纜都布放到位后，一般要等裝潢施工隊的其他工作(如粉刷)完成之后方可進行下一步的工作，如做模塊、上面板等。如果模塊在粉刷之前安裝好了，則在粉刷時石灰水等一些液體可能會浸入模塊，從而引起質量問題，造成返工。同樣過早上面板，則會把面板弄臟，增加下一步的清潔工作量。

布線工作完成之后要對各信息點進行測試檢查。一般可采用FLUKE等專用儀器進行測試，根據各信息點的標記圖進行一一測試，若發現有問題則可先做記錄，等全部測完之后再對個別有問題的地方進行檢查。測試的同時做好標號工作，把各點號碼在信息點處及配線架處用標簽紙標明，并在平面圖上注明，以便今后對系統進行管理、使用及維護。

一般驗收都是在兩頭發現問題，這可能是配線架沒做好，也可能是模塊沒做好，還有一種可能就是上面板時螺釘鉆入網線造成短路現象等。

全部測試完成之后，對平面圖進行清理，最后做出完全正確的標號圖，以備查用。這時就可以交由用戶驗收了。用戶在驗收時，由于專業水平和設備的原因，一般會要求施工方提供測試技術人員和設備，這時施工方一定要如數提供。

當然因?yàn)椴季€施工也是有保修期(長達10年以上)的，所以用戶的測試驗收也只是抽驗，只要求施工方承諾在實際網絡安裝時發現問題要及時解決。而且測試也不能發現所有潛在的問題，最好的測試就是在全面展開具體應用時，在真實的網絡環境中進行。另外，整個施工圖紙和標號圖都應該給用戶一份。

二、綜合布線注意事項

綜合布線是一項系統工程，其中的學問非常大。下面是本文從實際布線工程中總結的幾點經驗。
